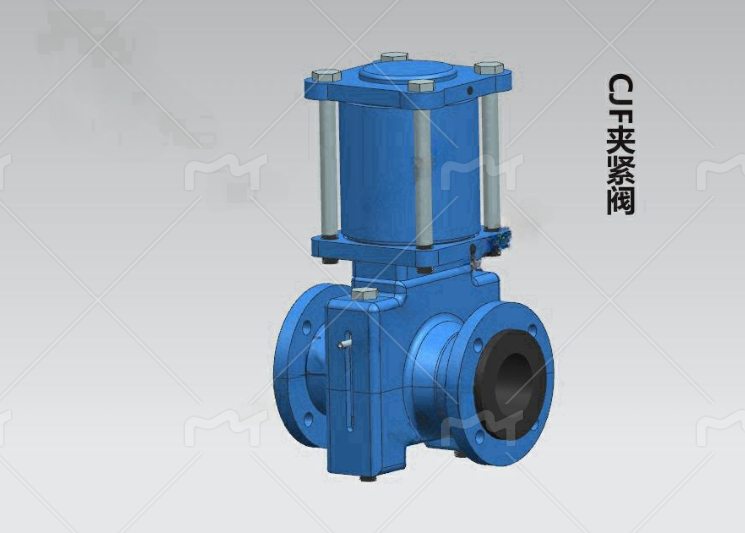

CJF夹紧阀是四川善水长杰环保设备有限公司根据压滤机的运行情况自行开发、配套的一种使用于各种矿浆过流管路数流的气动阀门。该阀门原理简单,具有高耐磨。耐腐蚀。低流动阻力、执行机构耐用、开闭可靠。使用成本任等多方互的优点。
耐磨、耐腐蚀:
CJF夹紧阀胶管是和矿浆接触的唯-部件,采用高品质橡胶材
料制作,可达到最大的耐磨和耐腐蚀性。
低流动阻力:
当阀门处于开启状态时,阀门胶管直通与管道通经-样大,保
证无阻塞流动,阀门胶管内不会积料堵塞。
执行机构简单、可靠:
执行机构是由夹紧装置和气缸组成,它们与矿浆由胶管完全隔离可不受矿浆的侵蚀和磨损。
使用成本低:
CJF夹紧阀的主要损耗件为胶管,该胶管由不同种类橡胶和增强帘布合成模压成形,相比金属材料成本更低,价格较便宜。胶管更换方便,不需操作人员专门培训和使用昂贵的机械设备。
型号 |
H
|
H1
|
L |
B |
D |
D1
|
d |
n-φ
|
n-φ |
备注
|
CJF-25
| 365
| 300
| 206
| 152 | 115
| 85
| 25 | 4-14
| 2-9 | 标准外接法兰 |
CJF-50
| 450 | 365 | 212 | 194 | 165 | 125 | 50 | 4-18
| 2-9
| 标准外接法兰 |
CJF-80
| 560 | 440 | 350 | 241 | 200 | 160 | 80 | 4-18
| 2-9
| 标准外接法兰 |
CJF-100
| 615 | 490 | 426 | 311 | 215 | 180 | 100 | 4-18
| 2-9
| 标准外接法兰 |
CJF-150
| 1237 | 952 | 1230 | 660 | 450 | 400 | 150 | 10-22
| 4-9
| 自带非标准外接法兰 |
